铸铁闸门一般由门叶和门框两部分组成 门体和门框的材料 为铸铁一般整体铸造、整体加工。门体一般采用面板与加强肋的结构 面板可做平面或拱形 。门体一般整体铸造和机加工但尺寸较大的可 采用分块组成式。门体上一般采用整体式金属止水兼作支承滑块金 属止水用同材料制作的沉头螺钉紧固在门体上螺钉头部与止水工作 面一起精加工一些尺寸较大的也可“p ”形橡皮止水。门框为铸铁闸 门与基础之间的接构件相当于平面钢闸门的埋高部分。门框包括下 部门框和上部导轨两部分。下部门框一般整体铸造加工导轨可用螺 栓螺钉与门框相接或与下部门框整体铸造在门 体 开 启 到 最 高 位置时导轨的***应高于门体的水平中心线 。高压铸铁闸门闸孔规格：
平面滑动铸铁闸门技术要求
铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。

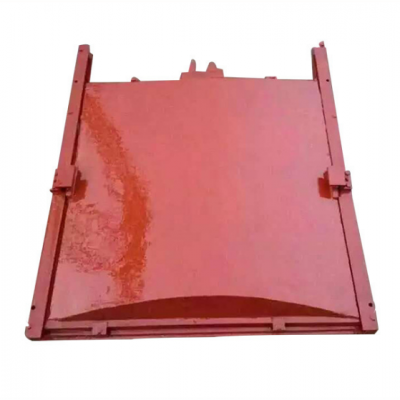

PGZ1.0米*1.0米拱形铸铁闸门

灰铸铁的机械性能应符合gb 9439规定。铸造铜合金的机械性能应符合gb 1176规定。
2 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应清除干净。
3 主要铸铁件(如门框、门板和导轨)应时效处理。
4 铸件不允许有裂缝、疏松和浇不足等缺陷。如有气孔、缩孔和渣眼等缺陷时应补焊与修整，但必须***铸件质量。
5 铸件的铸造偏差应符合gb 6414规定。
平面滑动铸铁闸门主要构件
门板
1 门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。
2 门板应按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5，挠度应不大于构件长度的1/1500。
3 门板的厚度应在计算厚度上增加2mm的腐蚀裕量。
4 闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。

门框
1 门框应整体铸造，在工作水头下，其拉伸、压缩和剪切强度的安全系数不小于5。
2 门框的厚度应在计算厚度上增加2mm的腐蚀裕量。
3 对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合gb 4216.2的规定，法兰螺栓孔应在垂直中心线的二侧对称均布。
4 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差φt应符合下表的规定
法兰螺栓孔直径d0 位置度公差φt
11.0～17.5 <1.0
5.门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。
导轨
1 导轨应按工作水头设计，其拉伸、压缩和剪切强度的安全系数不小于5。在门板开启到位置时，其导轨的***应高于门板的水平中心线。
2 导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。
密封座
1 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。
2 密封座工作表面不得有划痕、裂缝和气孔等缺陷。

3 密封座的板厚，应符合表4规定。
吊耳或吊块螺母
1 门板的上端应设吊耳或吊块螺母，以与门杆连接。吊耳或吊块螺母的受力点尽量靠近门板的重心垂线。在工作水头启闭时，其拉伸、压缩和剪切强度的安全系数不小于5。
2 吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。
闸门孔口规格 板厚
